工業用食用油タンク完全ガイド: 設計, 製造, およびプロセス統合

はじめに

世界の油脂加工業界において, 流体管理インフラは単なる受動的な容量保持設備をはるかに超える存在です。現代の工業用食用油タンクのエンジニアリング構成は, 下流工程の製品品質, 運用安全性, そして処理ライン全体の効率を直接左右します。適切なタンク設計は, 酸化および化学的劣化を積極的に抑制しながら, FDA, CE, ASMEの枠組みを含む世界の食品安全基準への厳格な適合を確保し, プラントの総保有コスト (TCO) を最適化します。

1. 材料工学 & 衛生設計基準

脂質の生物学的および化学的安定性は, 内容器シェルの冶金学的特性に大きく依存します。食品グレード加工向けの工業製造では, 主としてType 304およびType 316Lの高性能オーステナイト系ステンレス鋼合金が必要です。Type 304ステンレス鋼は, 常温下の中性で完全精製された油に対して優れた耐食性を発揮します。しかし, 粗脂質に高濃度の遊離脂肪酸, 水分, 化学触媒が含まれる上流処理段階では, 2–3%のモリブデン含有量により孔食を防止できるため, Type 316Lが必須です。

内部シェルプレートは, 機械研磨および電解研磨によってRa le 0.4 mu mの表面粗さを検証済みで達成しなければなりません。この鏡面仕上げは, 脂質が劣化したり細菌バイオフィルムが潜んだりする微細なピットを除去します。さらに, 構造設計では, Clean-In-Place (CIP) 流体速度が乱流洗浄に必要なしきい値 (v < 1.5 m/s) を下回る「デッドレッグ」を厳格に排除する必要があります。縦方向および円周方向のシェル継ぎ目は, アルゴンシールド下で自動Tungsten Inert Gas (TIG) パルス溶接により接合され, その後, 耐食性を最大化するために化学酸洗いおよび不動態化処理が行われます。[ステンレス製食用油タンクにおいて衛生設計が重要な理由: 表面仕上げと材料トレーサビリティ基準]

2. 高度な温度制御 & 撹拌ダイナミクス

食用油は熱に敏感な化学構造を持っています。局所的な高温領域にさらされると, 急速な熱分解と望ましくないトランス脂肪酸異性体の生成が引き起こされます。逆に, 温度が油の結晶化しきい値を下回ると, 分別固化やポンプ閉塞が発生します。精密な温度管理には, 外部シェル壁に直接設計された高度な熱交換ジャケットが必要です。急速な温度サイクルを必要とするプロセス容器では, レーザー溶接ディンプルジャケットが業界標準です。温度維持を目的とする大規模バルク貯蔵容器では, 高密度ポリウレタン断熱材と組み合わせた外部ハーフパイプコイルまたは制御式電気トレースヒーターが好まれます。

[加熱媒体入口] ──> [乱流ディンプルジャケットゾーン] ──> [高い均一熱流束]
 │
[低せん断ハイドロフォイル撹拌機] <── [熱成層を防止] <──┘

温度の均一性は外部ジャケットだけでは達成できず, 正確な内部流体撹拌が必要です。連続的で穏やかな流体移動がなければ, 熱成層が発生し, 境界部での局所的過熱と中心部での固化につながります。現代の設計では, Variable Frequency Drives (VFDs) によって駆動される大径・低RPMのハイドロフォイルインペラを採用しています。これらのシステムは, 最小限のせん断応力で高い体積軸流量を提供し, 脂質鎖を破壊したり破壊的な周囲酸素を取り込んだりすることなく, 油全体の温度, 粘度, 相分布を完全に均一に保ちます。

[温度制御のエンジニアリング: 食品グレード食用油タンク向けジャケット設計と断熱仕様]

[食用油処理タンク向けカスタム撹拌システム: 流量の最適化とせん断応力の低減]

3. 上流統合: 搾油 & 抽出ライン

機械抽出および溶剤処理工程は, 生の農業由来脂質に対する主要な流体境界を形成します。圧搾直後または溶剤除去直後の新たに回収された粗油は非常に不安定です。これには, 大量の懸濁固形物 (種子ミールケーキ粒子), 水分画分, および天然リン脂質 (ガム質) が含まれています。この特定の上流接点において, 粗油バッファータンクは重要な工業用サージショックアブソーバーとして機能し, 変動する抽出ミルの出力と連続的な下流精製ラインの間で, プラントの連続質量流量を安定化します。

粗油貯蔵ユニットは, 重い沈降負荷に対応するために特定の構造設計変更を必要とします。上流バッファータンクには, 最小60 to 90circの勾配を持つ急傾斜の円錐底を設ける必要があります。この急角度により, 重力を利用して沈降したガム質および固形ミールケーキ粒子を盆部の最下点へ連続的に集約します。さらに, これらのユニットには, 上部のより清浄な浮遊油層の連続デカンテーションを中断することなく, 設定間隔で濃縮固形物を排出する自動重負荷対応空気圧式底部脱泥バルブが装備されています。[粗食用油貯蔵タンクを機械圧搾および溶剤抽出プラントへ統合する]

4. 中流システム: 多段精製向け特殊容器

安定化後, 粗脂質は栄養価を保持しながら不純物を除去するため, 多段工業精製を受けます。このプロセスには, 過酷な化学環境, 高い熱応力, および極端な圧力差に耐えるよう設計された高度に特殊化された処理容器が必要です。

粗原料投入 ──> [中和タンク] ──> [脱色容器] ──> [脱臭塔] ──> 精製出力
 (耐酸/耐アルカリ) (真空シール) (極高温/真空)

初期の脱ガムおよび中和段階では, タンクは粗油に酸およびアルカリを添加してリン脂質を沈殿させる能動的な化学反応器として機能します。これらの容器には, 瞬時の薬品分散を確保するための堅牢な内部流体分配マニホールドが必要です。次に油は脱色段階へ移行し, 容器は高温 (100–110C°) における油の酸化を防ぐため, 連続真空 (20–50  mbar) 下で運転されなければならず, シェルの圧壊を防止する内部補強リングが必要です。最終段階は物理的または化学的脱臭です。脱臭塔は, 揮発性化合物を除去するため, 極限条件 (240–260C° at 1–3 mbar}) で運転されます。これらのユニットは, 熱応力割れと脂肪酸蒸気腐食に対抗するため, 高級SS316Lを使用した肉厚のASME認証圧力容器です。[高真空および反応容器: 多段精製向け特殊食用油処理タンクの選定]

5. 処理タンクと貯蔵タンクの技術比較

設備の資本インフラを適切にマッピングするために, エンジニアは処理容器と貯蔵容器の異なる運転条件を評価しなければなりません:

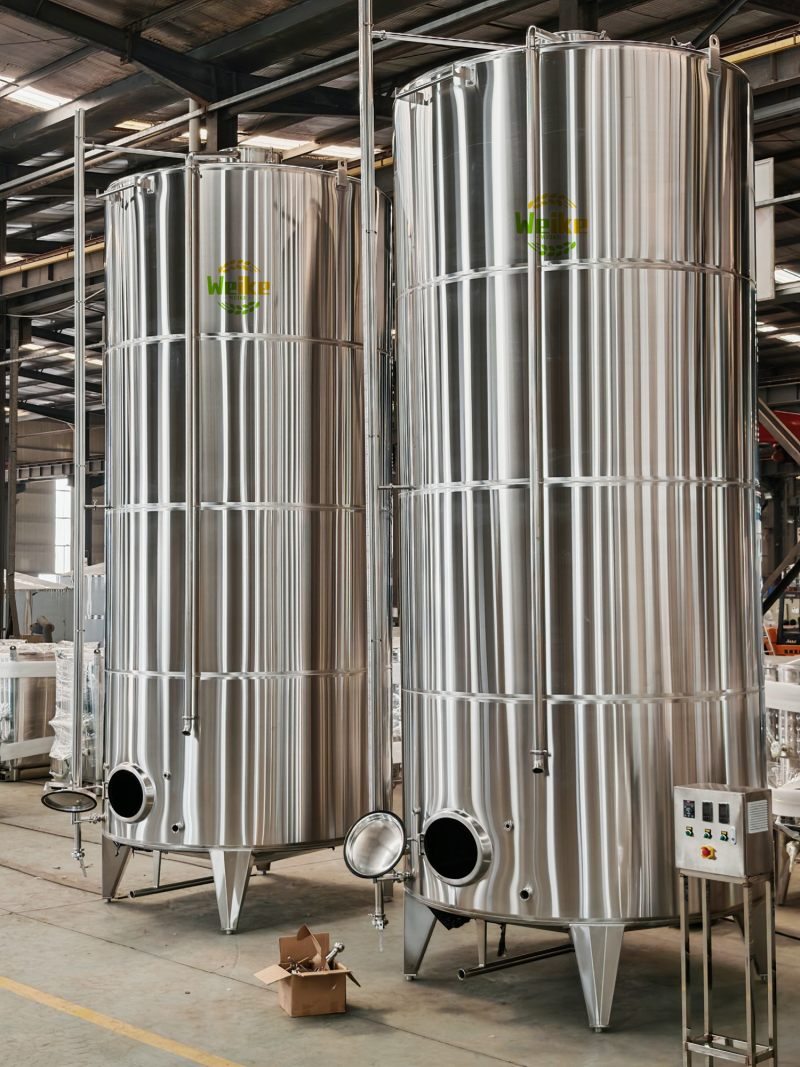

6. 下流ソリューション: バルク貯蔵 & 資産品質管理

大規模商業下流貯蔵ファームでは, 精製油は包装または出荷前に長期間保管されます。これらの大規模貯蔵設備における資産保護は, 主に3つの劣化経路, すなわち酸化による酸敗, 大気中水分の侵入, 周囲温度ショックを対象としています。酸素接触を排除するため, 工業用貯蔵タンクは自動窒素ブランケティングシステムを使用します。これらのシステムは, タンクの蒸気空間 (ヘッドスペース) 内に高純度窒素ガスの低圧層を正確に維持し, 外部大気がタンク内へ漏れ込むのを防ぐ微陽圧エンベロープ ($+20text{–}50 text{ mbar}$) を保持します。

 [自動N2供給バルブ] ──> 排出ポンプ時に開く (＋20-50 mbarエンベロープを維持)
 │
 [タンク蒸気ヘッドスペース] ────────────┼──> 純窒素ガス層 (周囲O2を遮断)
 │
 [自動ベントバルブ] ──> 充填時に開く (過圧を安全に排気)

[大容量工業用食用油貯蔵タンクにおける窒素ブランケティングシステムの仕組み]

これらの大量容量を管理するには, 季節変動を通じた劣化を防ぐための先回りした資産品質プロトコルが必要です。大気凝縮による水分蓄積は加水分解酸敗を加速させ, 高級な中性トリグリセリドを腐食性の遊離脂肪酸へ戻し, バッチ全体のプロファイルを変化させる可能性があります。工業オペレーターは, 統合サンプリングポートと自動タンク管理ソフトウェアを通じて, ターミナルファーム規模でこれらのリスクを監視し, 上部空間の空気接触を最小限に抑え, 環境変化に円滑に対応します。[酸化と酸価急上昇の防止: バルク食用油ターミナルタンク向け資産管理]

パーム油, パーム核オレイン, 分別ココナッツ油のような高融点脂質では, バルク貯蔵が大きな温度上の課題をもたらします。これら特定脂質向けのバルクタンクには, 高密度ロックウール断熱材で保護された低圧内部スチームコイルまたは外部電気トレースヒーティングパッドを備える必要があります。温度管理システムは, 製品を焦がすことなく脂質全体をその透明融点 (標準パーム油で40–45C°) のわずか上に維持するため, 穏やかで均一な熱入力を提供しなければならず, さらに熱成層を監視するための連続多段抵抗温度検出器 (RTDs) を組み合わせる必要があります。[高融点脂肪の最適化: パーム油およびココナッツ油処理向け食用油貯蔵タンクのカスタマイズ]

7. 物流インターモーダル & 輸送タンク工学

バルク流通は, 精製拠点と世界の消費者向け包装施設をつなぎます。液体食品のバルク製品を海上, 鉄道, 高速道路で輸送するには, 高い機械的応力と動的な流体運動に対応するよう設計された移動式コンテナが必要です。世界のインターモーダル物流において, 標準的なソリューションは20-foot ISOタンクコンテナです。これらのユニットは, 高張力SS316Lで製作された食品グレードステンレス製圧力容器を補強構造鋼フレーム内に安全に搭載したもので, 環境流出リスクを排除するために三重バリア式底部排出バルブアセンブリを採用しています。

[タンク内部層] ──> [内部フットバルブ] ──> [外部ボールバルブ] ──> [ブラインドフランジキャップ]

[国際フリート調達: インターモーダルISO食用油タンクコンテナの技術基準]

地域のロードタンカーでバルク液体を輸送する場合, 流体力学は特有の安全リスクをもたらします。トラックが加速, 制動, または旋回すると, タンク内の大量の液体油が急速に移動し, 巨大な運動エネルギー波を生み出します。このサージ効果を軽減するため, 道路輸送タンクには内部アンチスロッシングバッフル, すなわちタンクシェルに対して垂直に溶接された湾曲した有孔ステンレス板が設計されています。これらは運動エネルギーダンパーとして機能し, 流体波の速度を分散させ, 動的力を構造シェル全体へ均一に分布させることで, 車両安定性を維持し, 溶接疲労割れを防止します。

[前方流体サージ波] ──> [有孔バッフルプレート] ──> [流体速度を分断 & 散逸]
 │
[溶接部への機械的応力を低減] <──────────────────────────────────┘

[移動流体力学: 道路用食用油輸送タンクにおけるアンチスロッシングバッフル設計]

8. よくある質問 (FAQ)

Q1: さまざまな種類の食用油に対してSS304とSS316Lをどのように選択すればよいですか?

SS304とSS316Lの選定は, 油のFree Fatty Acid ($FFA$) 含有量と運転温度によって決まります。粗製で未精製の油には, 残留水分とともに高い$FFA$比率が含まれています。

Q2: 酸化を効果的に防止するために, バルク貯蔵タンクのブランケティングに必要な最適な窒素圧力はどれくらいですか?

窒素ブランケティングシステムの業界標準では, 低圧の微陽圧エンベロープを使用し, 通常は+20mbarから+50 mbarの間に設定されます。

Q3: 道路輸送タンクにおいてアンチスロッシングバッフルが重要なのはなぜですか? また, 車両の安全性とタンクの耐用年数にどのような影響を与えますか?

アンチスロッシングバッフルは, 輸送中のバルク液体の流体力学を管理する上で不可欠です。ロードタンカーが速度や進行方向を変えると, バッフルのない液体油は高速サージ波を形成します。この移動する質量は, 車両の重心を不安定にし, 横転事故を引き起こしかねない巨大な動的重量移動を生み出します。機械工学の観点から見ると, この流体サージはタンクの円周溶接部に深刻な応力集中を生じさせます。有孔アンチスロッシングバッフルを設置することで, 液体は小さな開口部を通過するよう強制され, 運動エネルギー前線が分断され, 力がシェル全体に均一に分散されるため, 車両の操縦安定性を保護し, 資産寿命を延ばします。
