粉末原料を使用する飲料製造ラインへのミキシングタンクの導入

粉末ベース飲料の製造ラインにおいて、混合タンクが適合するのは、後工程のバッチ間に確保できる時間内に、レシピに含まれる粉末を濡らし、分散させ、十分に水和できる場合に限られます。まずタンク容量を選定すると、貯蔵容量は十分でも、混合能力が不足したり、過剰な泡が発生したり、移送システムが生産の流れを維持できなかったりする可能性があります。

そのため、設備の統合設計は配合とバッチ全体のタイムラインを起点に進める必要があります。粉末の投入、水和、温度調整、品質確認、排出、洗浄のすべてに設備の稼働時間が必要です。設計では、後工程が殺菌、均質化、中間貯蔵、充填のいずれであっても、その要求にこれらの作業を適合させる必要があります。

タンク容量を決める前に、レシピの適用範囲を明確にする

「粉末ベース飲料」に使われる原料の性状はさまざまです。糖は適切な条件下で容易に溶解することがありますが、ココアには分散と懸濁が必要です。タンパク質粉末は泡立ちやすく、制御された水和が必要です。ハイドロコロイドは、液体が中心部に達する前に表面が水和すると、ゲル状の膜で覆われた塊を形成することがあります。溶けやすい原料を基準に設計したタンクでは、製品群全体への適合性は保証されません。

設備仕様では、最も厳しい配合条件を明確にする必要があります。

初期液量を含む、最小および最大バッチ量。
粉末の配合率、投入速度、処理中に到達する粘度。
必要な温度範囲と、原料が熱にさらされる時間に関する制限。
許容される泡、巻き込み空気、未分散粒子、沈降の程度。
水和時間と、バッチを次工程へ送るための測定可能な判定基準。

これらの条件が左右するのは、モーター出力だけではありません。仕込み量が少ない場合でも、インペラが十分に液中に浸かっている必要があります。粘度の上昇は、循環や排出の挙動を変化させます。粉末投入中は泡立ちに加えて一時的に体積が増加するため、最終的な飲料量を超えるヘッドスペースが必要です。タンクの総容量と有効作業容量は別々に指定してください。

バッチ量は生産スケジュールにも適合させる必要があります。例として、有効容量2,000リットルのバッチを完全なサイクル時間90分で処理する場合、追加の停止時間を考慮する前の平均出力は約1,333リットル/時です。調製済み製品を別途供給しなければ、後工程の需要が2,000リットル/時の場合、その需要を継続的に満たすことはできません。バッファータンクは中断を補えますが、継続的な能力不足は解消できません。

粉末の濡れと全体混合を分けて考える

完成した飲料をうまく循環させる撹拌機でも、乾燥原料の混合には対応しきれない場合があります。全体循環はタンク内で材料を移動させ、濡れは液体を粉末表面に接触させ、分散は凝集物を細かくほぐし、水和には適切な条件下での時間が必要です。これらの機能を同じものとして扱ってはなりません。

溶解しやすい原料を比較的低い配合率で使用する場合は、十分な循環が得られているタンクに制御しながら投入すれば足りることがあります。濡れにくい粉末には、インライン粉末誘導システムやローター・ステーター式ミキサーが適する場合があります。粘度によって循環や壁面からの熱伝達が制限される場合は、アンカー型やスクレーパー型の構成が必要になることがあります。せん断力を一律に高く設定するのではなく、配合の試験結果に基づいて選定してください。

せん断力は高ければよいとは限りません。製品温度の上昇、不適切な運転条件下での空気の巻き込み、せん断に弱い構造の変化を招く可能性があります。強い分散が必要な場合は、粉末の投入中に分散を行い、水和の完了を待つ間は撹拌強度を下げる構成が有効です。

粉末の供給速度も設計要素の一つです。液体が粉末を濡らして取り込める速度を超えて供給すると、粉末が浮いた層や塊が生じやすくなります。投入順序、供給速度の上限、液温、ミキサーの運転範囲をあわせて設定してください。袋からの投入には、安全に作業できるアクセスと適切な粉じん対策も必要です。可燃性粉じんのリスクは、実際の原料と取扱条件に基づいて評価してください。

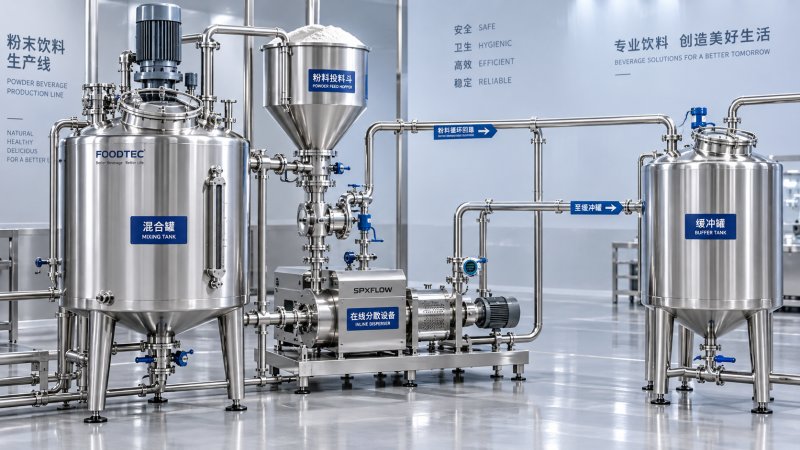

一般的な工程は、処理水の仕込み、粉末の制御投入、選定した分散装置を通した循環、タンク内での水和、バッチ判定、後工程への移送という流れです。未処理の飲料が必要な混合工程を迂回しないよう、配管構成では循環と後工程への移送を区別する必要があります。

後工程に合わせて移送を設計する

混合タンクの出口は、単なるノズル接続部ではなく、運転上の境界です。受入側の設備では、安定した入口圧力、低い空気含有量、規定温度、または粒子サイズの制限が求められる場合があります。ポンプと移送配管を選定する前に、こうした要件を確認してください。

ポンプの運転条件は、想定される最高粘度での飲料の性状と、バルブ、ストレーナー、熱交換器、高低差を含む移送経路全体の抵抗を考慮して設定してください。特に温液、タンク液位の低下、泡立ちやすい製品では、利用可能な吸込条件を確認してください。モーターを大型化しても、吸込条件の不足や配管への空気の侵入は解決できません。

後工程をバッチ間も停止できない場合、衛生設計のバランスタンクまたはバッファータンクを使って、混合と移送を切り離すことができます。その容量は、補う必要がある中断時間と生産速度に基づいて決めてください。ただし、追加の滞留時間、洗浄負荷、沈降の可能性が生じるため、撹拌や循環の要件は別途評価する必要があります。

飲料製造設備を再利用する場合も、新規設備の購入時と同じ確認が必要です。産業用ビール醸造設備などの設備一式にはタンクや工程用ユーティリティが含まれますが、醸造能力だけでは粉末混合への適合性は判断できません。インペラ形状、最低運転液位、粉末の投入方法、排液性、洗浄時のアクセス性について、用途に応じた確認が必要です。

衛生設計とユーティリティ需要をレイアウトに反映する

CIP用ポートを備えたタンクでも、設置後に自動的に洗浄できるとは限りません。洗浄液が撹拌機、シャフトとシール部、粉末投入口、計器接続部、洗浄液が届きにくい表面に到達する必要があります。また、意図しない滞留部を残さず、タンクと接続配管から製品を排出できなければなりません。

タンパク質、脂肪、ハイドロコロイドの残留物には、単純な糖液とは異なる洗浄条件が必要になる場合があります。実際の汚れに基づき、薬剤濃度、温度、循環条件、接触時間を含む洗浄手順を定めてください。洗浄装置の要件と戻り側の処理能力をサプライヤーと確認し、試運転時に洗浄範囲と性能を検証してください。

粉末誘導装置には特に注意が必要です。部分的に濡れた堆積物が、供給口や主液回路の外側にある接続部に残ることがあります。また、乾燥粉末の取扱区域に湿気が入り込まないよう、乾燥粉末の取扱いと湿式工程の洗浄との境界も明確にする必要があります。

ユーティリティは、各機械の個別定格だけでなく、同時使用時の需要に基づいて評価してください。ライン内では、加熱、冷却、混合、洗浄が重なる場合があります。電気容量、温水または蒸気の供給、冷却能力、必要に応じた圧縮空気、排水を確認してください。設置図面には、シール交換、ミキサーの取り外し、計器の保守、安全な粉末投入に必要なスペースも含めてください。

設備間の制御動作を仕様化する

撹拌機の回転速度だけを自動制御しても、重要な工程リスクは管理できません。シーケンスでは、粉末投入前に十分な液量があることを確認し、必要な循環条件を維持し、温度上限を守り、バッチがリリース基準を満たすまで排出を許可しないようにする必要があります。

有用なインターロックには、低液位時のミキサー保護、粉末誘導前の循環流量確認、高温保護、移送前の受入可能容量の確認などがあります。意図しない接続を防ぐため、製品経路と洗浄経路も制御してください。誤った経路の選択が重大な汚染や工程上のリスクにつながる場合は、バルブ位置のフィードバックを仕様に含めてください。

計装は配合に適したものを選ぶ必要があります。屈折計の測定値は、溶解固形分を含む適切な系では濃度管理に役立ちますが、懸濁原料があると解釈が難しくなります。導電率は、あらゆる場合に使える濃度測定値ではありません。レシピによっては、リリース前に粘度、pH、分散状態、固形分をサンプリングして確認する必要があります。

ノズル位置、接続形式、圧力・温度の上限、ユーティリティ需要、制御信号、ポンプ、バルブ、配管、ソフトウェアの担当範囲を網羅した共通のインターフェース文書を作成し、サプライヤー間の責任を明確にしてください。これにより、タンクサプライヤーとラインインテグレーターの業務範囲の隙間が、設置の遅延につながるのを防げます。

水だけでなく製品を使って試運転する

水による試験では、漏れの有無、流路、計器の応答、基本的な機械動作を確認できます。しかし、粉末の取り込み、泡の制御、水和、製造時の粘度における排出性能は検証できません。

受入試験では、濡れにくさ、高粘度、泡への敏感さ、最低運転容量など、異なる制約が生じる配合を対象にしてください。試験前に、総サイクル時間、分散品質、濃度の均一性、温度制御、排出後の残留量、洗浄性能など、測定可能な受入基準を合意してください。

後工程への移送と洗浄までを含む一連の工程を、中断からの復旧も含めて試験してください。粉末供給の停止、循環の喪失、受入タンクの使用不可が発生した場合に、工程が明確に定義された状態を保てる必要があります。混合は微生物を殺滅する工程ではありません。水和温度、保持時間、その後に行う処理は、妥当性が確認された食品安全工程に適合させてください。

合意したスケジュール内で、再現性のある調製、適切な移送動作、有効な洗浄が実証された場合にのみ、設備を生産用として承認してください。タンク容量は、その時点で初めて、ライン性能を構成する検証済みの要素の一つとなります。それだけでライン性能を保証するものではありません。
